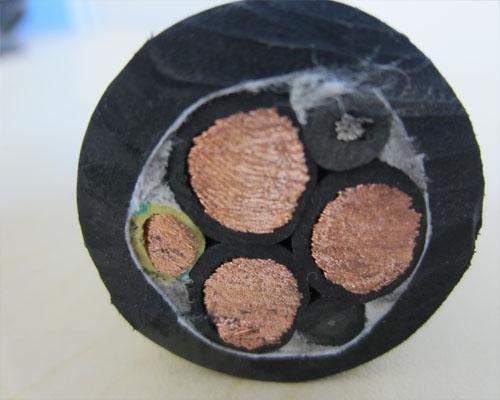

電線電纜由導體、絕緣層、屏蔽層和保護層四部分組成。 （1）導體 導體是電線電纜的導電部分，用來輸送電能，是電線電纜的主要部分。 （2）絕緣層 絕緣層是將導體與大地以及不同相的導體之間在電氣上彼此隔離，保證電能輸送，是電線電纜結構中不可缺少的組成部分。 （3）屏蔽層 15KV及以上的電線電纜一般都有導體屏蔽層和絕緣屏蔽層。 （4）保護層 保護層的作用是保護電線電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。 污水泵用防水橡套電纜|JHS 一、產品說明 潛水電纜為水下潛水泵用潛水線，供交流電壓500V及以下的潛水電機上傳輸電能用。潛水電纜采用潛水外護套制成。 二、潛水泵電纜更換的方法及注意事項 1、剝?nèi)?/span>水泵電纜的外層護套及主絕緣層，露出銅線35-40mm，將靠近線芯部分的橡膠修成錐形，把線芯上的氧化層打磨干凈，并用酒精（******用鹽酸）擦凈線芯及待包扎的絕緣層、護套層并使其自然干燥。 2、接頭 1）動力電纜 2）聚氯乙烯粘帶 3）自粘性丁基橡膠帶 4）φ1mm銅線 5）焊錫 6）引出電纜 3、準備好500W電烙鐵、松香、焊錫、lmm裸銅線及絕緣帶。 4、用裸銅線均勻扎緊電纜線芯，用電烙鐵加熱、滲錫，要求滲透、滲勻。用銼刀修理平整焊接部分（不允許有毛刺和尖梭），并再次用酒精擦干凈待包扎部分，晾干。 5、先用自粘性丁基膠帶半迭包三層，并逐步向線芯的外部延伸。包扎時必須把膠帶拉伸200％，外層再用聚氯乙烯粘帶半迭包三層，也逐步往外延伸，保證包扎部分不短于200mm。 6、三芯電纜接頭時應將三個接頭位置依次錯開一定距離，防止短路。 7、引出電纜為雙引纜時的接線方法 1）電纜接完頭以后搖測電纜與電機（不加水時）的絕緣電阻，其值不低于150兆歐， 2）電機加滿水后再次搖測電機繞組的絕緣電阻應不低于40兆歐 |
